pcb接线端子尺寸图介绍

如今pcb接线端子广泛用于电气、仪器仪表、控制系统等领域，一些采购人员往往根据技术人员的需求（如间距、位数等）去选型，而对于端子尺寸图并不是很清楚！下文置恒电气小编就为大家pcb接线端子尺寸图！相关阅读：印刷电路板式（PCB）接线端子分类、接线方式及行业应用

pcb接线端子尺寸图

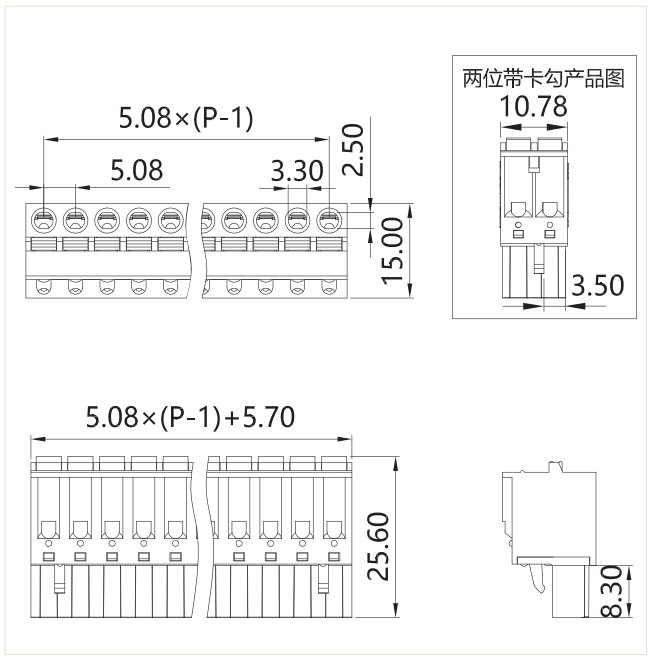

以置恒卓能插拔式接线端子插头-KPG-508为例：产品已获得UL认证，弹簧插拔式端子，导线截面积为2.5mm²，然后我们再来看它的尺寸图：

KPG-508尺寸图的标注还是比较明显的，针与针间距，端子的高度和宽度（随着端子位数变化而变化），同时标注了两位带卡产品图。

以此类推，其他pcb接线端子尺寸图纸也是类似的标注，这里采购人员选购pcb接线端子，除了根据接线端子为位数、间距外，也可以根据尺寸图来选择！
